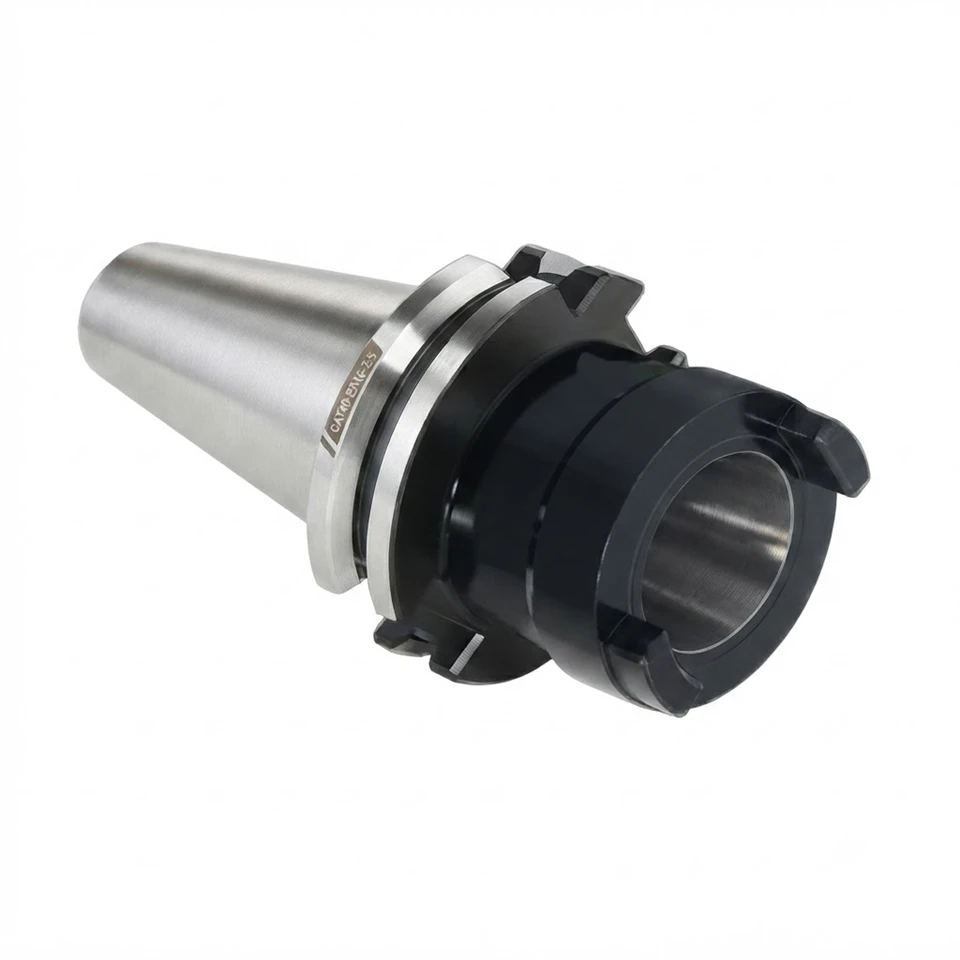

Tool Holder Adapter Sleeve on tarkkuustyöstötarvike, joka on suunniteltu erityyppisten leikkaustyökalujen ja työstökoneiden karojen yhdistämiseen. Sitä käytetään pääasiassa työkalunpitimen kokojen muuntamiseen ja erilaisten leikkaustyökalujen mukauttamiseen CNC-työstöön

Tarkka muunnossuunnittelu

Tool Holder Adapter Sleeve on suunniteltu tarjoamaan luotettava liitos eri työkalunpitimien ja koneen karojen välille. Se mahdollistaa erilaisten leikkaustyökalujen käytön muuntamalla työkalujen rajapintoja, parantamalla koneen joustavuutta ja vähentämällä useiden työkalunpitimien tarvetta.

Korkean tarkkuuden koneistus

Tarkkuushiomatekniikalla valmistettu kartiomainen pinta takaa tarkan paikantamisen ja erinomaisen samankeskisyyden. Tämä auttaa vähentämään työkalun kulumista ja parantaa koneistuksen tarkkuutta ja pinnan laatua.

Vahva puristusteho

Adapteriholkissa on jäykkä lukitusrakenne, joka pitää leikkuutyökalun tai työkalun pidikkeen tukevasti paikallaan käytön aikana. Se tarjoaa vakaan puristusvoiman ja estää työkalun liikkumisen suurilla leikkauskuormilla.

Korkea jäykkyys ja vakaus

Valmistettu korkealaatuisesta-seosteräksestä ja lämpökäsittelystä, adapteriholkki tarjoaa erinomaisen kovuuden, kulutuskestävyyden ja kestävyyden. Se soveltuu nopeaan-koneistukseen ja raskaisiin leikkaussovelluksiin.

Toimintaperiaate

Tool Holder Adapter Sleeve toimii tarkan kartioasennon ja mekaanisen kiinnitystekniikan perusteella.

1. Kartiopaikannus

Sovitinholkki asennetaan koneen karaan tai työkalun pitimeen tarkasti{0}}koneistetun kartiomaisen liitännän kautta. Sopivat kartiomaiset pinnat luovat itse-keskittyvän vaikutelman, mikä varmistaa tarkan paikantamisen ja korkean samankeskisyyden.

2. Työkalun kiinnitys

Leikkuutyökalu tai työkalun pidike työnnetään sovitinholkkiin. Kiinnitysmekanismin avulla työkalu on tiukasti kiinni holkin sisällä, mikä luo jäykän liitoksen karan ja leikkuutyökalun välille.

3. Vääntömomentin siirto

Koneistuksen aikana karan pyörimisvoima siirtyy:

Koneen kara → Sovitinholkki → Työkalun pidike → Leikkuutyökalu

Jäykkä liitos mahdollistaa tehokkaan vääntömomentin siirron, vähentää tärinää ja parantaa leikkausvakautta.

4. Parempi koneistussuorituskyky

Sovitinholkki minimoi työkalun valumisen ja parantaa työkalun vakautta, mikä johtaa:

Korkeampi koneistustarkkuus

Parempi pintakäsittely

Pidempi työkalun käyttöikä

Vähentynyt työkalun tärinä

Tekniset parametrit

Koko	L	D
SK40-SK30-50	50	50
SK40-SK40-100	100	63
SK50-SK40-70	70	70
SK50-SK50-120	120	97
SK60-SK50-100	100	97
SK30-HSK32C-40	32	37
SK30-HSK40C-60	40	45
SK40-HSK32C-40	32	37
SK40-HSK40C-40	40	45
SK40-HSK50C-60	50	55
SK40-HSK63C-75	63	70
SK50-HSK32C-40	32	37
SK50-HSK40C-40	40	45
SK50-HSK50C-40	50	55
SK50-HSK63C-40	63	70
SK50-HSK80C-80	80	87
SK50-HSK100C-95	100	110
